鈦白粉回轉窯介紹
此視頻為河南宏科重工3x60m,日產200噸石灰生產線案例現場，由于視頻涉及公司機密，需要獲得更多視頻資料請聯系我們?cè)诰€客服，或者撥打業務電話：0371-67846980.
鈦白粉煅燒窯的結構類似于氧化鋁、水泥等行業中的回轉窯，其筒體由鋼板卷制而成，內鑲砌耐火襯，與水平線形成規定的角度。筒體上套有三件矩形輪帶支撐在各檔支撐裝置上。在中間輪帶附近的筒體上用切向彈簧板固定一個大齒圈，其下300處有一小齒輪與其嚙合。正常運轉時，由主傳動電動機經主減速器向該開式齒輪裝置傳遞動力，驅動回轉窯。

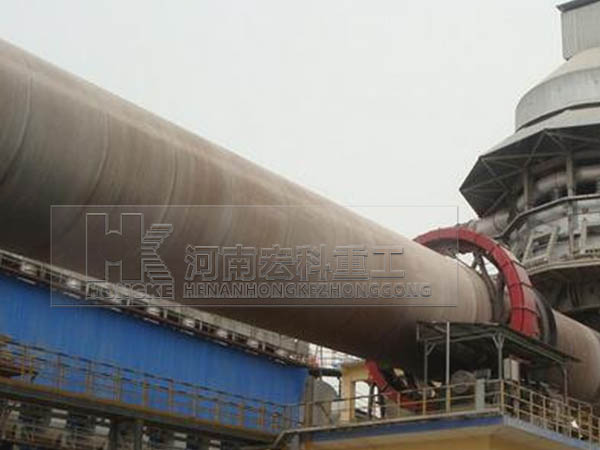

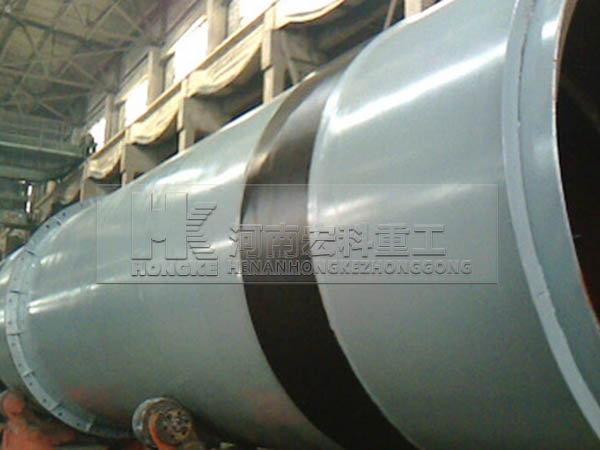

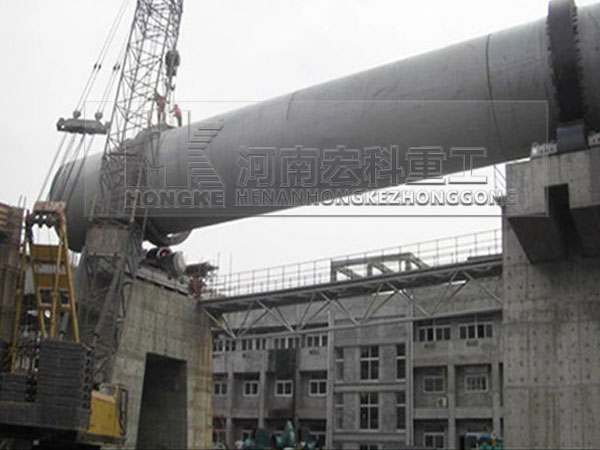

鈦白粉回轉窯圖片
河南宏科重工有限公司作為石油焦回轉窯生產廠家，為您提供回轉窯煅燒石油焦工藝，石油焦回轉窯詳情咨詢：0371-67846980。
鈦白粉煅燒窯工作原理

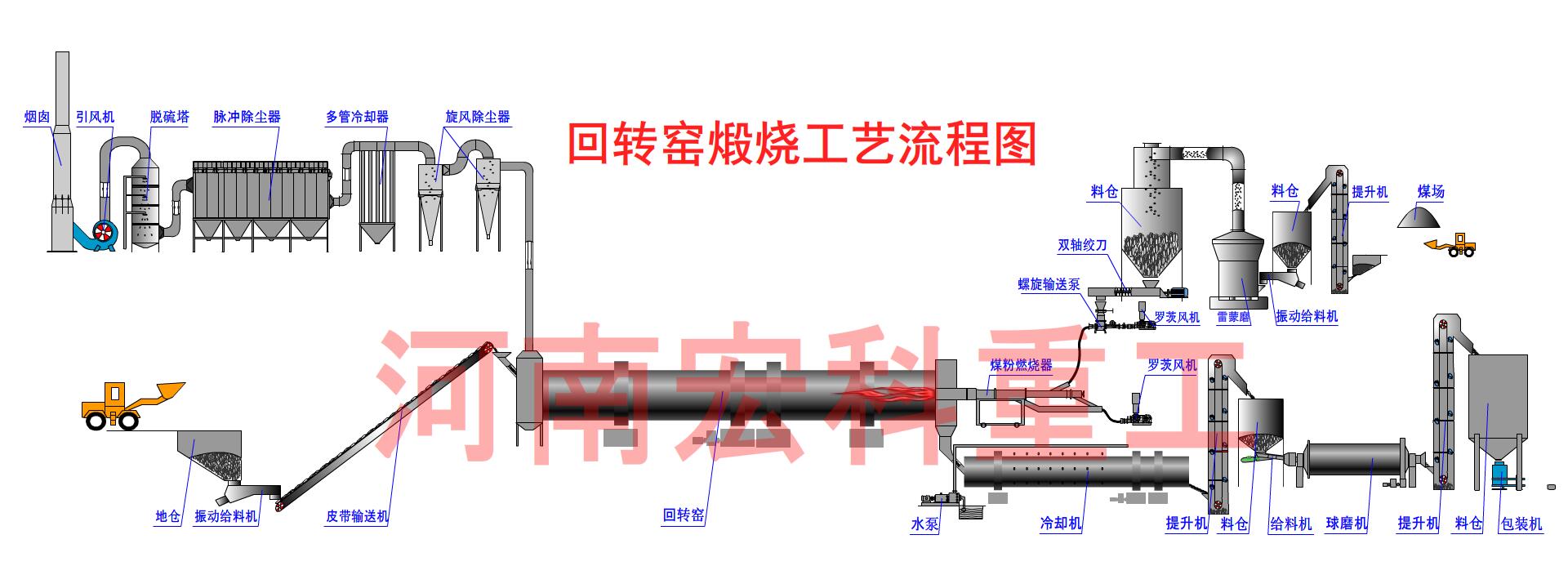

將經過濾后的二氧化鈦水解物濾餅輸入具有一定斜度且緩慢回轉的鈦白粉回轉窯體尾端（筒體的高端），同時窯頭方向（筒體的低端）的燃燒混合室將潔凈的火焰及熱風吹入窯內對濾餅加以脫水、煅燒。經1000℃以上高溫進行脫水、煅燒后的水解二氧化鈦濾餅借助傾斜的鈦白粉回轉窯體，既沿圓周方向翻滾又沿軸向（從高端向低端）移動，不斷完成脫水和煅燒的工藝過程。最終通過窯頭罩下部的雙液壓翻板卸料閥進入冷卻機，經冷卻、篩分后的物料即為鈦白粉成品。
鈦白粉生產設備性能優勢
1、結構上：鈦白粉回轉窯由回轉筒體、支承裝置、帶擋輪支承裝置和窯頭、窯尾密封裝置、噴煤管裝置等部分組成。
2、部件上：鈦白粉回轉窯的傳動部分除設置主傳動外，還設置了為保證在主傳動電源中斷時仍能使窯體慢速轉動、防止窯體變形的輔助傳動裝置。鈦白粉回轉窯窯頭采用殼罩式密封，窯尾裝有軸向接觸式密封裝置，保證了密封的可靠性。
3、功能上：鈦白粉回轉窯有熱交換的功能，窯內具有比較均勻的溫度場，可以滿足物料形成過程各個階段的換熱要求。
4、密封性上：鈦白粉回轉窯具有可靠的兩端組合式鱗片密封，使漏風系數小于10%使用復合型耐火材料，以減少輻射熱損失。
5、安裝上：鈦白粉回轉窯的窯體與水平呈一定的斜度，整個窯體由托輪裝置支承，并有控制窯體上下竄動的擋輪裝置。
鈦白粉回轉窯技術參數
| 產品規格 （m） |
窯體尺寸 | 電機功率 （kw） |
總重量 （t） |
備注 | ||||
|---|---|---|---|---|---|---|---|---|
| 直徑 | 長度 | 斜度（%） | 產量（t/d） | 轉速（r/min） | ||||
| Φ2.5×40 | 2.5 | 40 | 3.5 | 180 | 0.44-2.44 | 55 | 149.61 | |
| Φ2.5×50 | 2.5 | 50 | 3 | 200 | 0.62-1.86 | 55 | 187.37 | |
| Φ2.5×54 | 2.5 | 54 | 3.5 | 280 | 0.48-1.45 | 55 | 196.29 | 窯外分解窯 |
| Φ2.7×42 | 2.7 | 42 | 3.5 | 320 | 0.10-1.52 | 55 | 198.5 | ---- |
| Φ2.8×44 | 2.8 | 44 | 3.5 | 450 | 0.437-2.18 | 55 | 201.58 | 窯外分解窯 |
| Φ3.0×45 | 3.0 | 45 | 3.5 | 500 | 0.5-2.47 | 75 | 201.94 | ---- |
| Φ3.0×48 | 3 | 48 | 3.5 | 700 | 0.6-3.48 | 100 | 237 | 窯外分解窯 |
| Φ3.0×60 | 3.0 | 60 | 4 | 800 | 0.3-2 | 100 | 310 | ---- |
| Φ3.2×50 | 3.5 | 50 | 4 | 1000 | 0.6-3 | 125 | 278 | 窯外分解窯 |
| Φ3.3×52 | 3.3 | 52 | 3.5 | 1300 | 0.266-2.66 | 125 | 283 | 預熱分解窯 |
| Φ3.5×54 | 3.5 | 54 | 3.5 | 1500 | 0.55-3.4 | 220 | 363 | 預熱分解窯 |
| Φ3.6×70 | 3.6 | 70 | 3.5 | 1800 | 0.25-1.25 | 125 | 419 | 余熱發電窯 |
| Φ4.0×56 | 4.0 | 56 | 4 | 2300 | 0.41-4.07 | 315 | 456 | 預熱分解窯 |
| Φ4.0×60 | 4 | 60 | 3.5 | 2500 | 0.396-3.96 | 315 | 510 | 預熱分解窯 |
| Φ4.2×60 | 4.2 | 60 | 4 | 2750 | 0.41-4.07 | 375 | 633 | 預熱分解窯 |
| Φ4.3×60 | 4.3 | 60 | 3.5 | 3200 | 0.396-3.96 | 375 | 583 | 預熱分解窯 |
| Φ4.5×66 | 4.5 | 66 | 3.5 | 4000 | 0.41-4.1 | 560 | 710.4 | 預熱分解窯 |
| Φ4.7×74 | 4.7 | 74 | 4 | 4500 | 0.35-4 | 630 | 849 | 預熱分解窯 |
| Φ4.8×74 | 4.8 | 74 | 4 | 5000 | 0.396-3.96 | 630 | 899 | 預熱分解窯 |
| Φ5.0×74 | 5 | 74 | 4 | 6000 | 0.35-4 | 710 | 944 | 預熱分解窯 |
| Φ5.6×87 | 5.6 | 87 | 4 | 8000 | Max4.23 | 800 | 1265 | 預熱分解窯 |
| Φ6.0×95 | 6 | 95 | 4 | 10000 | Max5 | 950×2 | 1659 | 預熱分解窯 |
