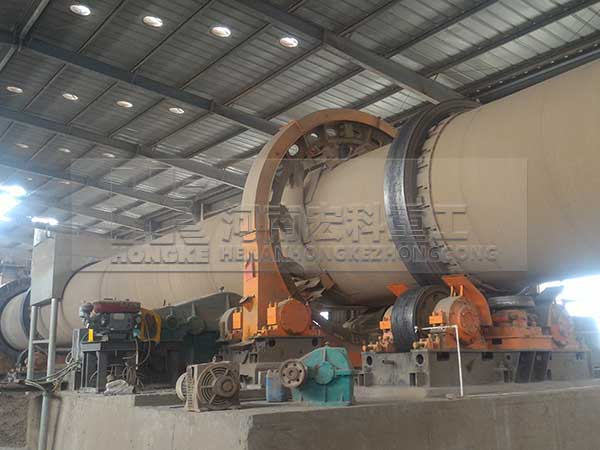

回轉窯的每個部件都很重要，但是有一個部件是小編不得不說的，就是回轉窯的托輪軸承組的設計，關于托輪軸承組的設計順序大致如下：由筒體載荷經過計算確定軸瓦直徑、長度或滾動軸承的型號，同時在滾圈計算已定滾圈寬度、托輪直徑的基礎上確定托輪寬度。根據上述各主要零件參數，畫出托輪軸承組的結構草圖，然后進行軸的精確校核及其值。
1．托輪直徑，托輪的材料及直徑Dt已在滾圈計算過程中確定；
2．托輪寬度，確定托輪寬度的原則是：(1)工作狀態時托輪與滾圈保持全接觸，則 Bt>Br+ 2U式中 Bt、Br--滾圈、托輪的寬度；筒體的軸向竄動量，普通擋輪一般為20～40毫米。
由于回轉窯筒體熱膨脹計算及托輪底座的安裝會有誤差，托輪滾圈寬度差應大于2U。一般取Bt=Br+50～100(毫米)。(2)當窯較長時，還應驗算冷態時滾圈與 托輪的接觸寬度不小于滾圈寬度的3/4。托輪工作表面磨損速度一般為2~4毫米/年，應具有6~10年的正常使用壽命。
